トレインマーク点灯化

昨日に続きトレインマーク点灯化の作業(2両目)を行いました。
↓トレインマーク用の導光部品です。

t=1.7の透明プラバン2枚重ねです。 後に遮光の為、銀テープで受光部と発行部以外を覆います。

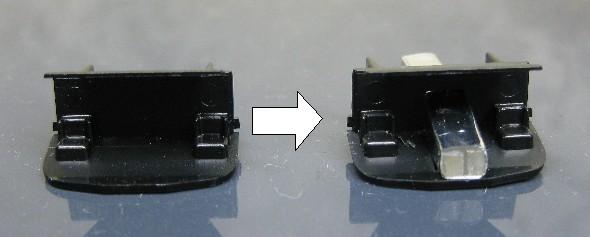

次にこの導光部品をセットできるように運転席の部品を加工します。

運転席内に見える導光部品を後で目立たなくしなくてはいけませんね!
車両に組付けるとこんな状態になります。

テールライトのレンズはトレインマークレンズが嵌り込むように上部中央を凹状に削ってあります。
後は車両に組付けた際に適当な遮光等を行なえば良いはずですが、もともとライトがオプションの仕様のためか、最初の状態でもあちこちに光漏れがありましたので、遮光だけでも大変そうです。
