あと少しで完成! (今週末までには…)

583系の加工もいよいよ大詰め??
今回はヘッド&テールライトのLED化です。
ちなみに、この加工方法にはなんの保障もありませんのでヨロシクお願いしますね!
まず、ムギ球仕様のライト基板から全ての部品を取り外します。   そして・・・。

 左=部品を外した基板     右=加工する部分
    赤色=ギャップを切ります。
    黄色=CRD・ダイオード用の穴をあけます。
    青色=CRDとLEDの足を2本入れる為、穴を大きめにしておきます。
で、部品をハンダ付け~!  こんな感じになりました。

カッコ悪い基板ですね~!
ダイオードは元々付いていた物を再利用しました。 (節約 節約!
CRDは10mAです。 ( 明るさはお好みで! ですね。)
LEDは、ヘッドライト・テールライト共に電球色を使っています。

トレインマークの裏側に、以前にも紹介した白色化フィルターを貼り付けます。
KATOの583系は絵入りのトレインマークなので白色化の効果は?ですが、一応やっておきます。
今ではTomixの165系等が同様の方法でおでこの種別表示を白色で点灯するようにしていますね。

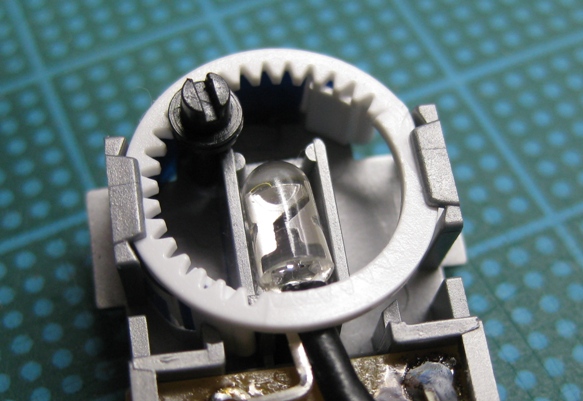

そして、トレインマーク部分を組立てた状態です。

ムギ球とは違いLEDの足は堅いので、トレインマークケースに基板をセットし難いです。
又、テールライト用のLEDを基板の下側から出しているので、トレインマークとLEDの足が干渉してしまいトレインマークが回し辛くなってしまいました。
でもウチでは 『金星』 で固定なのでへっちゃらです! (笑

あとは室内灯を作って完成です! 今週末までに完成させて、来週には貸レに行きたいなぁ・・・。
最後にチラッと仮組み状態を。

ではまた!!
