オハ47 室内灯作成中です。

久しぶりの更新ですが、内容はウスイです。

オハ47の室内灯を自作していますが失敗ばかりで・・・あまり作業が進んでませんが、現在の様子を紹介します。

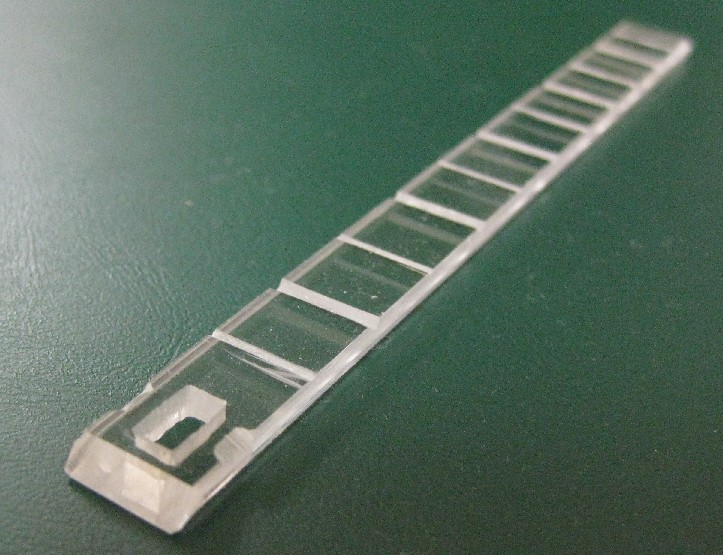

今回オハ47用に作った導光板(t=3mmのアクリル板)です。
これを ↓ こんな感じで使用します。

オハ47は両端にデッキ(昇降扉)があるので、LEDの端子側からの光を利用するためにこの様な形になっています。  これは今後ブルトレに室内灯を付ける時に、行先表示の小窓を光らせるのにも利用できそうです。
次に、導光板を室内パーツに取り付けるため、客室とデッキ部の仕切り壁を付けます。

ここは扉の表現が欲しいとこですね!

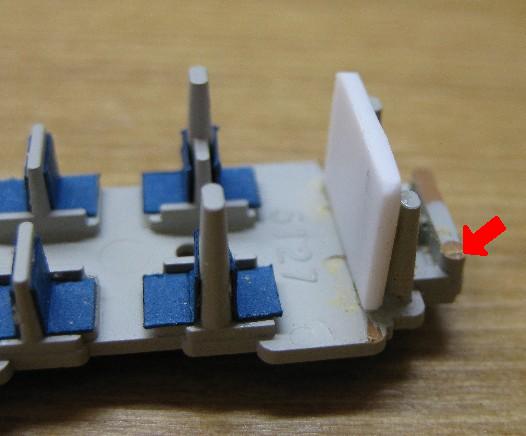

矢印部は、純正室内灯用の基板を取り付けるための棒がありましたが、昇降扉の窓からモロ見えでしたので切り取りました。  もちろん、この後 この付近と壁を塗装します。

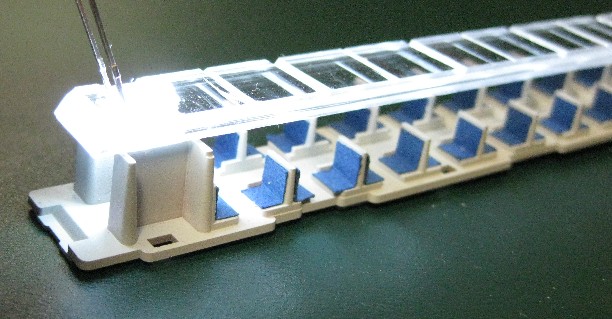

・・・で、ざっとこんな感じになる予定です。

さて、イメージどおりに上手くいくでしょうか?
